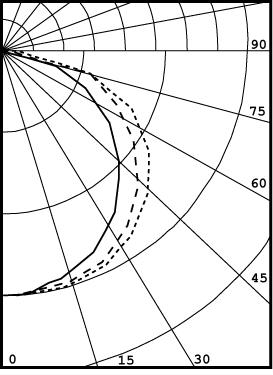

Photometric and
Performance Data

SERIES
R400

(2-light)

90% Total Luminaire
Efficiency

Zonal Lumen Summary

  Zone   Lumens   %Lamps   %Fixture

  0-30   1261     22       24
  0-40   2105     36       40
  0-60   3903     67       75
  0-90   5232     90       100
90-120   0        0        0
90-130   0        0        0
90-150   0        0        0
90-180   0        0        0
 0-180   5232     90       100


COEFFICIENTS OF UTILIZATION (CU) - ZONAL CAVITY METHOD
RF                                       20
RC       80               70             50           30           10        0
RW 70  50  30  10   70  50  30  10   50  30  10   50  30  10   50  30  10    0
0  109 109 109 109  106 106 106 106  101 101 101  97  97  97   93  93  93   91
1  99  94  90  86   96  92  88  85   88  85  82   84  82  79   81  79  77   75
2  89  81  74  69   87  79  73  68   76  71  66   73  69  65   70  67  63   61
3  81  71  63  56   78  69  62  56   66  60  55   64  58  54   61  57  53   51
4  74  62  54  47   71  61  53  47   58  52  46   56  50  45   54  49  45   43
5  67  55  47  40   65  54  46  40   52  45  39   50  44  39   48  43  39   37
6  62  49  41  35   60  49  40  35   47  40  34   45  39  34   44  38  34   32
7  57  45  36  31   56  44  36  30   42  35  30   41  35  30   40  34  30   28
8  53  41  33  27   52  40  32  27   39  32  27   38  31  27   36  31  26   25
9  50  37  29  24   48  37  29  24   36  29  24   35  28  24   34  28  24   22
10 47  34  27  22   45  34  27  22   33  26  22   32  26  22   31  26  21   20
